Ремонт пульта радиоуправляемой машинки
|

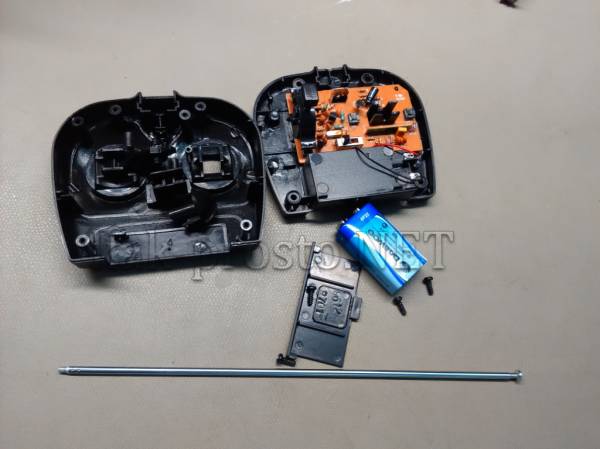

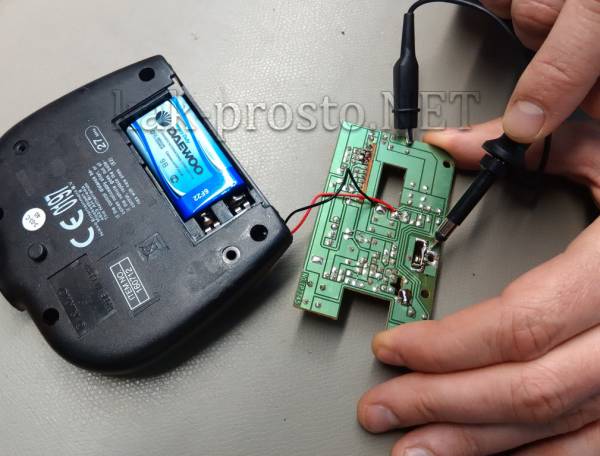

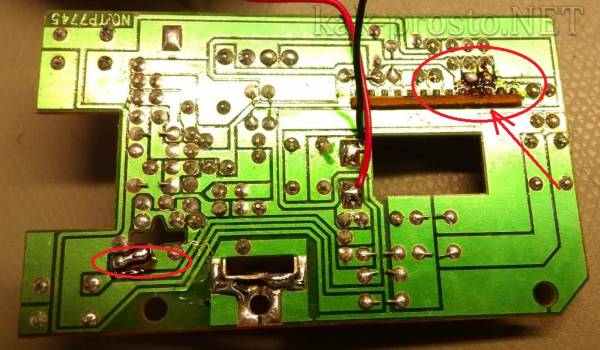

Пожалуй, многие хотят купить своим детям игрушки на радиоуправлении. Ведь они такие интересные, крутые и веселые! Особенно для детей. Порой, папы покупают такую машинку на радиоуправлении не только ребенку, но и себе самому, чтобы поиграться. Производят эти игрушки в Китае. Конечно, качество их оставляет желать лучшего. И поэтому, очень часто случается, что такие игрушки быстро ломаются. Основные поломки случаются из-за механического повреждения. Если разбирать машину на радиоуправлении с пультом, то очень часто ломается как раз пульт управления. В этом деле нам понадобится: Осциллограф; Паяльник; Крестовая отвертка. Все вышеперечисленное нужно будет нам для проверки и самого ремонта пульта управления. 1) В первую очередь, мы имеем не рабочий пульт после падения или любого другого физического воздействия. Выглядит он примерно так:  2) Для того, чтобы починить пульт радиоуправляемой машинки, мы выкручиваем антенну, затем шурупы в задней части пульта. Для этого нам понадобится крестовая отвертка. Выглядеть это должно примерно следующим образом:  3) Затем нам необходимо вынуть батарею. После чего разбираем пульт пополам:  4) Теперь вытаскиваем плату и у нас получается примерно такая картина:  5) Проверяем работоспособность пульта. Подключаем батарейку и проверяем осциллографом сигнал с выхода антенны. Он должен наблюдаться при нажатии на любую кнопку.  6) Если сигнала нет, то проверяем сигналы на кварцах. Они выходят из строя в первую очередь при ударе. Если сигнал на кварце отсутствует, то его нужно пропаять. Если не помогает, то нужно его менять. В нашем случае помогла перепайка. Визуально можно осмотреть всю плату и перепаять все места, которые вызывают сомнения.  В итоге. После ремонта обязательно проверяем наличие пачки импульсов с выхода антенны. Собираем пульт в обратной последовательности. Не потеряйте пружины на рычагах управления при сборке. Они очень маленькие и могут вылететь и потеряться. Но даже без них пульт будет работать. Просто рычаги не будут возвращаться в исходное положение. Спасибо за внимание! Надеюсь, данный материал помог вам произвести ремонт пульта от радиоуправляемой машинки. Заходите еще, будет много полезного! Автор статьи: Leo. email - Leo_Diablo@mail.ru icq - 383-018-819 steam - Kickban86 Вконтакте - dreamxleo sait - www.leo-blog.com Понравилась статья? Поделись ею с друзьями! :) | |
